在開關電源規劃過程中，溫度過高會(huì )影響產品安穩性，溫升試驗是保證電源可以安全安穩作業的重要因素之一。查驗辦法通常用熱成像儀拍照或熱電偶法，其間成像儀拍照法受被測物體與表面之間的間隔及輻射通道上水汽、煙霧、塵土等介質影響，查驗精度較低，下面首要介紹熱電偶法。開關電源的熱電偶作業原理是根據seeback效應，倆種不同成分的導體兩端連接成回路，倆端溫度不同則在回路內發生熱電流的物理現象。該查驗辦法測溫元件直接與被測介質觸摸，直接測得被測物體的溫度，有簡略、可靠、查驗精度高的利益。熱電偶法需求協作臺式溫度數據采集設備，協作上位機軟件可實時記載溫度曲線。要預備熱電偶線、熱電偶膠和高溫膠紙，高溫膠紙用于固定熱電偶，再運用熱電偶膠將熱電偶固定到要查驗的部位。

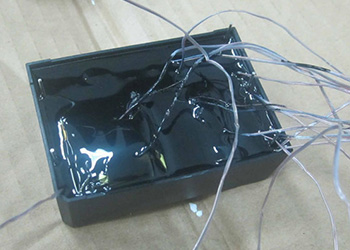

然后要對熱電偶進行編號，以便在儀器上分辨出各自通道對應的溫度，依標準設定好測驗條件，然后在上位機軟件可查看溫度數據曲線。電源模塊多數是灌封類產品，要想測驗內部元器件的溫升，需求在裸板套裝外殼灌封前，將熱電偶布到內部要害元器件表面，再進行灌膠。

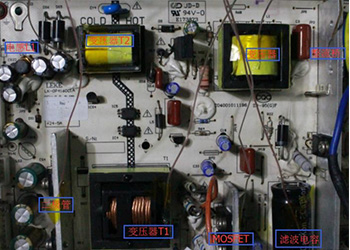

查驗時熱電偶走線盡量避免被測元器件的散熱，應模仿產品在實際工作的姿態。開關電源模塊因其原答理發生損耗，畢竟以熱能的方法展現出來。溫升會(huì )下降元器件功能并加重損耗，所以對內部元器件進行溫升查驗，了解要害元件的溫度變化進程，可以幫忙工程師改進產品。
